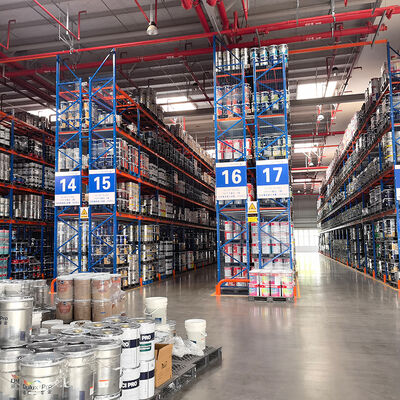

헤비 듀티 팔레트 랙 창고 보관 랙

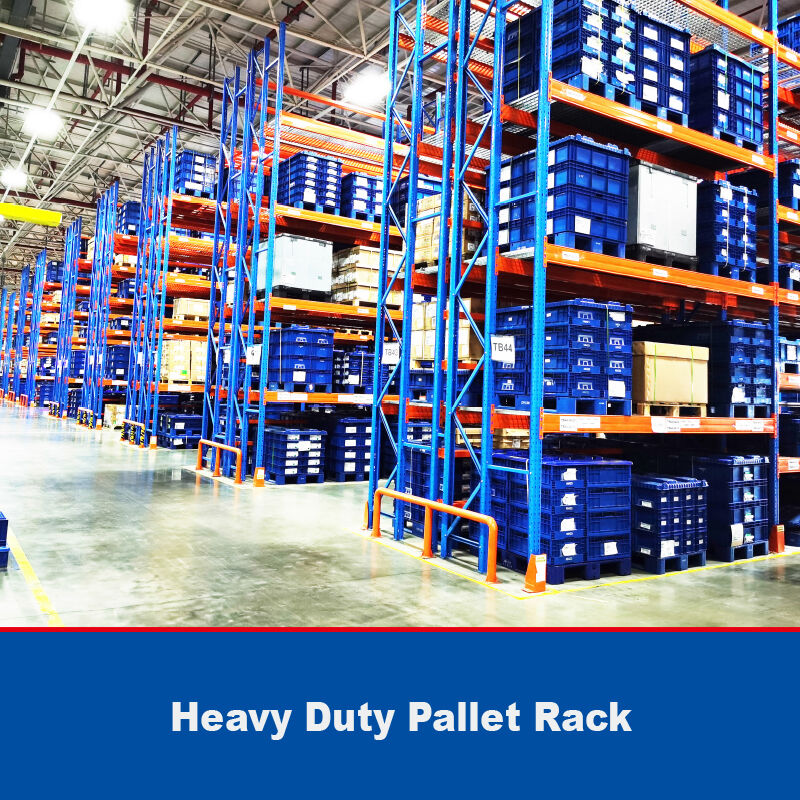

중장비 팔레트 랙

1

빔 랙 또는 카고 랙이라고도 하는 중장비 랙은 팔레트 랙에 속하며 국내외 다양한 보관 랙 시스템에서 가장 일반적인 형태의 선반입니다. 기둥 부품 + 빔 형태의 완전 조립 구조로 간단하고 효과적인 구조입니다. 보관 단위 조립 장비의 특성에 따라 배플, 강철 라미네이션(강철 그리드), 와이어 메쉬 레이어, 보관 케이지 레일, 오일 드럼 랙 등 기능성 액세서리를 통해 화물 보관 형태의 다양한 단위 조립 장비 요구 사항을 충족할 수 있습니다.
플러그인 복합 구조로 각 빔의 높이를 75mm 피치로 자유롭게 조절할 수 있으며, 스마트 섹션 디자인과 고품질 강철을 사용했습니다. 일반 지게차, 전기 리치 트럭, 좁은 통로 터렛 트럭 등 대부분의 지게차 사용을 용이하게 하며, 보관 시스템에서 가장 널리 사용되는 설계 방식입니다.

제품 구조

1

제품 장점

1

크로스빔은 홀딩 용접 빔을 채택하고 양쪽 끝은 행거(기둥 클램프라고도 함)로 용접되어 기둥에 연결됩니다. 빔의 높이는 75mm 단위로 자유롭게 조절할 수 있습니다. 일반적인 구멍 유형은 다이아몬드 구멍입니다.

1. 구조가 간단하고 안전하며 신뢰할 수 있으며 자유롭게 조절하고 조합할 수 있으며 창고 입출고 순서에 제한이 없습니다. 팔레트 보관 및 지게차 접근 보관 모드에 널리 사용됩니다.
2. 기둥 그룹은 볼트로 기둥, 가로 보강대 및 대각선 보강대와 연결됩니다. 기둥 그룹과 C형 용접 빔은 선반 프레임에 플러그로 연결되고 안전 핀으로 고정되며 구조가 간단하고 신뢰할 수 있습니다. 각 층은 50mm 간격으로 자유롭게 위아래로 조절할 수 있습니다.
3. 빔 선반은 큰 관성 모멘트, 강한 층 하중 용량 및 강한 충격 저항의 특성을 가지고 있습니다. 상대 설계 하에서 각 층의 최대 층 하중은 층당 5000kg에 도달할 수 있습니다.
4. 가소성이 매우 큽니다. 팔레트 선반을 기반으로 금형 선반, 로프트 선반, 입체 창고 선반 등을 구축할 수 있습니다. 특수 오일 드럼 선반도 만들 수 있습니다.
5. 빔 랙은 창고의 보관 높이를 효과적으로 높이고 창고의 공간 활용률을 향상시킬 수 있습니다. 모든 종류의 상품 보관에 적합합니다.
6. 외관이 안전하며, 지게차 충돌을 방지하기 위해 기둥 발 보호대와 충돌 방지 바를 추가할 수 있습니다. 층 하중을 더 안전하게 만들기 위해 빔 선반, 층 보드, 메쉬 크로스 빔 등과 같은 보조 시설을 빔에 배치할 수도 있습니다.
7. 저렴한 비용, 쉬운 설치 및 작동, 화물 위치 찾기 용이, 모든 취급 도구에 적합합니다.
8. 빔 선반에는 강철판, 멜라민 판 또는 그리드 메쉬로 된 층 보드를 장착할 수도 있습니다. 따라서 다양한 크기의 팔레트를 사용할 수 있습니다.
9. 단순성: 이해하기 쉬운 가장 간단한 산업 생산 개념이 사용됩니다. 하중 설명 외에도 장비는 너무 많은 정밀한 데이터와 구조 규칙을 고려할 필요가 없습니다. 생산 라인 작업자는 자신의 작업장 조건에 따라 설계하고 만들 수 있습니다.
10. 작업 환경 개선: 부품 및 도구 픽업 및 배치에 필요한 시간과 왕복 이동을 줄이는 것 외에도 워크스테이션 시스템은 작업과 작업자를 보호할 수 있습니다.

안전 볼트를 사용하여 기둥과 빔을 고정합니다. 더 안전하고 안정적입니다.

발 조각은 오버사이즈, 초두꺼운 용접 지면 조각을 사용하여 견고성을 높이고 확장 나사로 고정합니다.

수직 부재

1

기둥은 나사로 고정되며, 가로 및 대각선 지지대는 나사로 고정됩니다.

단면: 80×60 / 90 × 70 / 100×70 / 120×95

특징: 금형 제작, 우수한 하중 용량, 쉬운 조립

빔

1

슈퍼 강철 용접 빔, 빔은 거더를 채택하여 빔의 하중 지지 성능을 향상시킵니다.

분산 하중 차트

—

1

—

1

강철 보드

아연 도금 패널 / 나무 패널

카톤 플로우 랙 (중력 롤러 랙) 플루언시 스트립

후면 와이어 메쉬
