상세 정보 |
|||
| 종류: | 축 유동 팬 | 특징: | 앤티-러스트, 부식 방지 |
|---|---|---|---|
| 힘: | 1.5KW/1.1KW | 보증: | 3년 |
| 팬 직경: | 8FT-24FT | 적용 범위: | 1500 스푸어 미터 |
| 블레이드 번호: | 5 PC | 모터: | PMSM |
| 적용 가능한 산업: | 적용 가능한 산업 | 소재: | 항공등급 충돌방지 블레이드 재질 |
| 강조하다: | 큰 산업적 천정 선풍기들,고량 저속 팬,큰 HVLS 천정 선풍기들 |
||
제품 설명
대형 산업용 천장 팬
W. 팬 시리즈
∙
W.FANS 시리즈
∙
W.FANS 시리즈 산업용 대형 팬은 PMSM (Permanent Magnet Synchronous) 원리에 따라 독립적으로 개발 된 새로운 HVLS 에너지 절감 슈퍼 대형 산업용 팬입니다.
큰 산업용 천장 팬 · 창고 저장 랙 · 중국에서 만든
W.팬 시리즈 팬 특징
∙
1 /
동적 시스템:Pmsm 영구 자석 동기 모터
1.더 강력: 260N.m의 놀라운 토크, 더 강한 추진력과 부드러운 토크;
2.더 효율적: 높은 토크를 가진 독특한 외부 로터, 더 높은 제어 정확성;
3.- 네더 많은 에너지 절약: 30%의 에너지를 절약하고, E4 고효율 에너지 절약 표준을 충족하고, GB30253-2013의 새로운 국가 에너지 효율 표준을 충족합니다.
4.- 네평생 유지보수 무료: 완전히 밀폐, 윤활유, 기름 밀폐 및 기타 액세서리를 교체 할 필요가 없으며 후기 단계에서 많은 유지보수 비용을 절감합니다.
5.- 네더 조용합니다. 38dB의 초저음파로, 귀에 바람의 소리만 들립니다.
6.낮은 온도 상승: 엔진 온도가 35 ° C 이하로 상승하면 더 긴 수명!
제2호
제어 시스템: 변주 주파수 제어
1.기본 애플리케이션 매크로를 쉽게 디버깅 할 수 있습니다. 자율 학습이 필요하지 않습니다.
2우수한 성능, 완벽하게 로드 모터의 작동 매개 변수와 일치
3낮은 노이즈 작동, 원활한 시작을 위해 최적화된 알고리즘 제어
4안전하고 신뢰할 수 있으며 제품 수명을 향상시키기 위해 여러 보호 프로그램과 함께
제3호
구조적 결합:바닥 및 입구 연결의 주요 부분에 대한 특허 구조 설계,팬의 전반적인 안전을 보장합니다.
1.잎과 잎자루 사이의 연결
블레이드 손잡이는 6061t6 항공 등급 알루미늄 합금으로 만들어졌으며 4 축 cnc로 정밀 처리되어 polyurethane (고도의 탄력성, 충격 흡수성, 마모 저항성,오일 저항성, 찢기 저항성, 화학적 부식 저항성 및 방사선 저항성).그것은 효율적으로 블레이드 회전으로 생성되는 진동과 스트레스를 풀기 위해 블레이드 버퍼 챔버와 밀접하게 일치, 공명을 제거하고, 모터 부하를 줄이고, 서비스 수명을 연장합니다.
2잎자루와 바퀴 톱니 사이의 연결
휠 허브/모터와 블레이드 손잡이를 계단 웅덩이 웅덩이 웅덩이 가로 절단으로 연결함으로써, 전체 구조는 팬 작동 중 원심력 견딜 수 있도록 사용된다.그리고 모든 고정 장치가 힘에 노출되지 않습니다.
3- 모터와 플랜지 판 사이의 연결
안전 반지: 5 개의 블레이드 손잡이를 모터의 상단 덮개와 연결하고 전체 구조적 스트레스를 달성하기 위해 구조적 횡격 방법을 사용합니다.플랜지 판의 "공각" 섹션과 떨어지지 않는 반지의 "공각" 섹션은 중력의 작용으로 서로 뜯어고르고 갈고리합니다., 모터 플랜지 플레이트와 모터 사이의 신뢰할 수있는 연결을 보장합니다.
큰 산업용 천장 팬 · 창고 저장 랙 · 중국에서 만든
10+ 보안 보장
산업용 대형 팬이 안전하게 작동하고 다양한 혹독한 운영 환경에 쉽게 대처 할 수 있는지 확인
∙
| 1 | 실시간 모니터링 및 능동적인 유지보수 지능형 원격 제어 시스템은 장비 작동 매개 변수, 모터 온도 상승 및 장비 평면성을 실시간으로 모니터링합니다. |
| 2 | 유선 롤링 보호 설치판과 빔은 1000KG의 팽창 강도 강도 철회로 싸여 팬의 전체 구조가 느슨하거나 떨어지지 않도록합니다. |
| 3 | 진압 및 버퍼 장치 블레이드 손잡이와 블레이드는 진동 억제 장치를 사용하여 단단하지 않은 연결이 있습니다.진동 격리 고무 패드, 팬 작동 중 블레이드에서 발생하는 진동의 대부분을 흡수합니다.. |
| 4 | 안전 반지 5개의 잎줄기를 모터 커버와 연결하여 잎줄기가 분리되어 떨어지지 않도록 합니다. |
| 5 | 고강도 블레이드 닉팅 각 잎은 16개의 고강성 톱니와 펌퍼 챔버를 함께 톱니로 묶어 위에서 아래로 분리하여 독립적인 스트레스 표면을 형성합니다..5톤 |
| 6 | 모트라이즈 및 테논 스타일 블레이드 손잡이 연결 모트라이즈와 테논 연결: 블레이드 손잡이의 "공각" 부분은 버퍼의 "공각" 섹션과 결합을 형성합니다.팬 작동 중에 블레이드로부터 바깥쪽으로 반심력 및 팬 시작 및 정지 중 절단력을 제거합니다.. |
| 7 | 철선 로프 균형 보호 4개의 철선 로프는 균형의 원리를 이용하고 외부 힘과 공기 흐름으로 인해 팬 기계가 흔들리지 않거나 떨어지지 않도록 건물에 의해 당겨 고정됩니다. |
| 8 | 비정상적인 경보 시스템 변주 주파수 제어 시스템은 과전압, 과부하 및 단회로 사고 보호 기능이 제공되며 이상 발생 시 자동으로 경고 및 팬 작동을 중지합니다. |
| 9 | 높은 팽창 강도 블레이드 손잡이 재료 6061-T6 잎자루, 높은 강도, 높은 경화, HB90도 또는 그 이상의 도달 할 수 있습니다, 좋은 부식 저항을 가지고 있으며 205MPa의 팽창 강도를 견딜 수 있습니다. |
| 10 | 반 떨어지는 디스크 플랜지의 "공각" 부분과 떨어지지 않는 반지의 "공각" 부분은 중력의 작용으로 서로 뜯어고르고 갈고리를 잡습니다.모터 플랜지와 모터 사이의 신뢰할 수있는 연결을 보장합니다.. |
| 11 | 변형 가로 절단 블레이드 디자인을 효율화하십시오. 공기역학과 다른 끈 길이의 이론을 적용함으로써 상대적인 선형 속도의 원리와 결합하여더 균일한 공기 공급그리고 중앙에 공백이 없습니다. |
| 12 | 항공용 충돌 방지 블레이드의 재료 1.5MM 두께 5052 항공 알루미늄 판은 3톤 이상의 팽창력을 견딜 수 있으며,블레이드가 빠르게 변환하고 효과적으로 외부 힘을 흡수 할 수 있도록 보장합니다., 블레이드 골절을 방지하는 동시에 크게 모터 및 다른 구조 구성 요소에 손상을 방지합니다. |
큰 산업용 천장 팬 · 창고 저장 랙 · 중국에서 만든
핵심 기술
블레이드 설계: 스트림라인 변수 가로 절단
1.블레이드 설계: 가파른 변수 가로 절단
공중역학 시뮬레이션 분석을 통해정형 변형 가로 절단 팬 블레이드 개발 및 설계, 그것은 점점 좁아지고 날개 뿌리에서 끝까지 희소화, 더 균형 잡힌 힘, 더 균일한 공기 공급, 그리고 중앙에 구멍이 없습니다.
2.블레이드 재료 선택: 항공용 산업 합금판
5052H32 고품질 1.5mm 항공용 알루미늄 합금 메인보드, 정밀 CNC 형성, 더 높은 강도와 유연성을 채택하여 골절을 보장하지 않습니다. 가볍고 안전합니다.각 칼은 6개밖에 안 됩니다..7 킬로그램 (버퍼 부품을 제외한 지름 7.3 미터), 소수의 잎과 가벼운 무게, 모터 부하를 줄이고, 서비스 수명을 연장하고, 안전과 에너지 절약을 보장합니다..
3.블레이드 연결 - 멀티 포인트 리베팅 프로세스
16개의 고강도 강철 코어 니트가 분리되어 위아래로 니트를 꽂습니다. (한 개의 니트는 1500kg의 긴장에 견딜 수 있습니다.)잎의 상단 및 하단 층에 독립적인 표면을 형성하여 팬이 전체 속도로 작동 할 때 강한 원심 분기력에 저항합니다..
특허 된 버퍼 구조: 효율적인 팬 구성 요소
1.충격 흡수 고무
잎 버퍼 챔버와 높은 정밀 조정으로, 그것은 효율적으로 잎에서 스트레스와 공기 흐름 진동을 흡수, 모터 부하를 줄이고 서비스 수명을 연장합니다.
2.1 ° 마이크로 상승
벙퍼 챔버에는 정확한 각 한계가 있고, 블레이드 손잡이는 벙퍼 챔버에 연결되어 1° 미크로 상승 움직임을 형성합니다.환기 작동 중에 발생하는 역력을 효과적으로 제거하고 피침 모양의 공기 흐름을 형성합니다., 중앙에 공백이 없도록 하고 커버리지를 늘려줍니다.

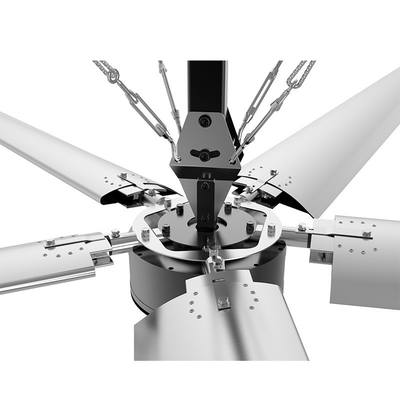

특허 통합 허브:팬 안전의 핵심

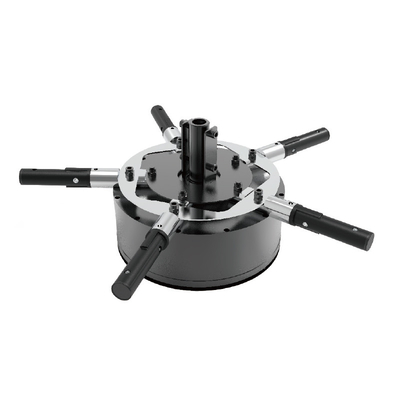

특허 통합 허브
상부 및 하부 압력판을 블레이드 손잡이의 웅덩이 및 구부러진 단계와 연결하여 블레이드 손잡이가 홉/모터와 통합됩니다.그리고 전체 구조는 팬 작동 중에 원심 분기력에 저항하는 데 사용됩니다, 모든 고정 장치에 아무런 스트레스가 없습니다.
특허 내부 콩 셰프트 수갑
특허 내부 콘 키트 홉의 중앙에 설치되어, 내부 로터 모터의 출력으로 구조적 자폐를 형성,자연적으로 중력의 작용으로 팽창하고 팽창합니다., 전체 허브와 모터 사이의 신뢰할 수있는 연결을 보장합니다.

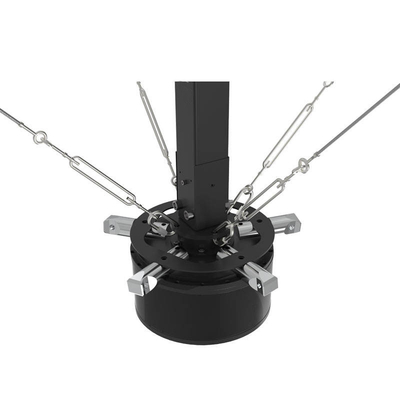

안전 방지 구조
항 낙하 반지 및 내부 로터 모터: 볼트를 통해 낙하 반지와 5 블레이드 손잡이를 연결그리고 바퀴 톱니가 분리되거나 원자재가 부러지면서 떨어지는 것을 방지하기 위해 프레임의 차체에 매달린 수갑을 형성합니다.;
추락 방지 반지 및 외부 로터 모터
낙하 방지 고리는 모터 플랜지와 함께 목걸이를 형성하여 모터 샤프트 파열의 경우 효과적인 연결을 보장하고 안전한 작동을 보장합니다.
큰 산업용 천장 팬 · 창고 저장 랙 · 중국에서 만든
원칙
∙
1지능적인 관리
1 같은 작업장/지역에 있는 모든 팬의 중앙 제어 및 관리, 하나의 제어 터미널은 최대 48개의 팬을 관리 및 제어할 수 있습니다.
2 속도는 정식으로 설정할 수 있고, 팬은 직원의 반복 작업을 피하고 장비 손상을 줄이기 위해 규칙적인 간격으로 켜고 끄는 것이 가능합니다.
3 무선 통신, 복잡하고 장거리 배선을 피하고, 휴대 전화 APP로 원격 제어.
2작전 수퍼 비전
1 7 * 24 시간 운영 데이터의 실시간 모니터링
2 실시간 모니터링, 언제 어디서나 실행 상태를 모니터링합니다.
3 비정상 현상을 예측할 수 있는 실시간 경보, 오류 원인을 정확하게 진단하고 오류 코드를 생성, 실시간 전송
3원격 판매 서비스
장비 고장 경보를 실시간으로 수신하고, 진단 데이터에 기초한 유지보수 계획을 빠르게 생성하고, 협업을 개선합니다.
이용자와의 효율성,현장에서의 문제들을 신속히 해결하고, 이용자들에게 더 나은 서비스를 제공합니다.
큰 산업용 천장 팬 · 창고 저장 랙 · 중국에서 만든
FAQ
∙
| 1 | 당신은 무역 회사 또는 제조업자입니까? 우리는 공장입니다.우리는대형 공간 냉각 환기를 위한 HVLS 산업 천장 팬 제조에 전문 |
| 2 | HVLS 팬의 주요 응용 프로그램은 무엇입니까? 농장, 물류, 창고, 체육관, 슈퍼마켓, 교회, 쇼핑몰, 학교, 산업공원 등 큰 공간에 적합합니다. |
| 3 | 배송시간은 얼마인가요? 시간이 얼마나 되느냐에 따라 달라요 보통 3~10일 정도죠 |
| 4 | MOQ는 얼마죠? 우리의 MOQ는 1 세트입니다, 당신의 요구 사항은 무엇이든-큰 또는 작은-우리는 당신을 위해 일을 우리의 경험을 넣어 준비 |
| 5 | OEM도 받아요? 네, 하지만 MOQ를 충족해야 합니다. |
| 6 | 왜 다른 브랜드보다는 블루 쉐이크 팬을 선택해야 할까요? 우리의 팬, 독보적인 잎 디자인, 무게가 가볍고, 모티즈와 테넌 연결이 훨씬 안전합니다. |
