상세 정보 |
|||
| 제품명: | 전동 이동 랙(레일 가이드) | 제품 카테고리: | 반-자동화 저장 시스템 |
|---|---|---|---|
| 재료: | 강철 | 응용 프로그램 환경: | 정상 온도, 냉장고, 방폭 창고 |
| 특징: | 자동화된 고밀도 기억 | 표면 처리: | 분말 코팅 |
| 단위 하중: | Max.32ton 유닛 | 제어 모드: | 매뉴얼, 자동화된, 중앙 집중식 시스템, 리모콘 |
| 강조하다: | 전기 이동형 팔레트 래킹,전기 이동식 팔렛 랙,전기 이동식 래킹 |
||
제품 설명

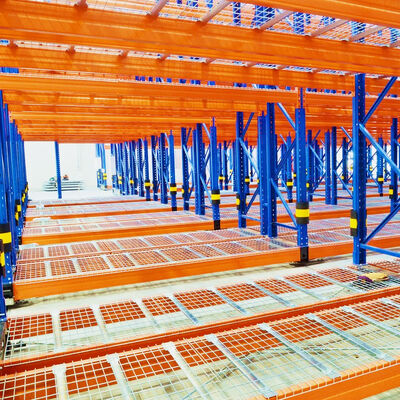

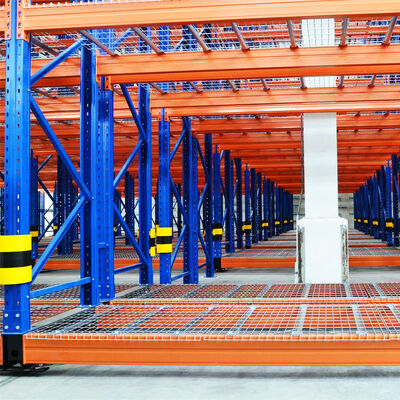

전동 이동식 랙
—— 레일 유도식 ——
- 전동 이동식 랙 시스템은 창고 바닥 공간이 제한적인 사용자에게 이상적입니다. 최대 활용된 바닥 공간은 이동식 랙 시스템을 냉장 보관에 완벽한 선택으로 만듭니다.
- 단 하나의 통로, 매우 높은 공간 활용률. 베어링 트롤리는 모터로 구동되며, 트롤리에는 빔형 선반과 캔틸레버 선반이 배치됩니다. 주파수 변환 속도 조절은 시작부터 제동까지 선반을 매우 안정적으로 만들고 안전을 보장합니다.
- 베어링에 따라 전동 이동식 랙 시스템은 중형, 중형, 경형 세 가지로 나눌 수 있으며, 일반적으로 중형 랙은 쉬운 이동을 위해 전기 제어를 사용하고, 경형 및 중형은 일반적으로 수동 이동을 사용합니다. 선반 시스템은 창고 면적 활용률을 크게 향상시킬 수 있으므로 미디어, 도서관, 금융, 식품 및 기타 산업 창고에서 널리 사용됩니다.
제품 장점
—
- 사용하기 쉽고 신뢰성이 높습니다. 트랙리스보다 높이가 높습니다.
- 더 큰 하중 용량, 각 열은 30미터 이상에 도달할 수 있습니다.
- 트랙리스보다 저렴한 가격으로 투자 비용을 절감합니다.
기술 사양
—
| 시스템 유형 | 단위 하중 | 속도 | 모터 출력 | 전력 | 제어 모드 |
| 레일 유도식 | 최대 32톤 단위 | 최대 10m/min | 0.4-1.5KW |
AC380V(50/60Hz) AC200/220V |
수동, 자동 중앙 집중식 시스템 원격 제어 |
제품 카테고리
—
1. 개방형 이동식 랙
전송 메커니즘은 랙 베이스에 배치되고, 작동 패널은 선반 끝에 배치되어 외관이 단순하고 작동이 편리합니다. 선반의 앞뒤에는 안전 라인 스위치가 장착되어 있으며, 장애물 발생 시 전체 선반이 즉시 멈춥니다.
2. 폐쇄형 이동식 랙
폐쇄형 이동식 랙이 상품에 접근할 필요가 없을 때, 선반이 함께 이동된 후 모두 닫히고 잠글 수 있습니다. 각 선반의 인터페이스에는 고무 씰이 설치되어 있으며, 폐쇄형 선반이라고도 합니다.
3. 전동 이동식 캔틸레버 랙 시스템
적용 범위
—
냉장 보관, 방폭 및 높은 창고 활용률이 필요한 상황에 적합합니다.
구조 원리
—
- 전동 이동식 랙 시스템은 창고 공간을 최적화하는 고밀도 시스템으로, 랙은 바닥의 레일을 따라 안내되는 이동식 섀시에 놓이며, 고급 구성은 레일 없이도 작동할 수 있습니다.
- 섀시에는 모터가 장착되어 랙이 레일을 따라 이동할 수 있도록 하여 지게차가 접근할 수 있는 공간을 남겨둡니다. 전통적인 선택적 랙 시스템과 같이 지게차가 통과할 수 있는 여러 개의 통로 대신 단 하나의 통로만 있으면 됩니다.
- 전동 이동식 랙 시스템에는 PLC가 장착되어 작업자의 원격 제어 명령을 실행하며, 더 나은 공기 순환을 위해 섀시 간의 개방 간격을 늘리는 것과 같은 스마트 기능은 PLC 프로그래밍을 통해 수행될 수 있으며, 이러한 기능은 반자동 랙 시스템을 만듭니다.
- 수직 프레임은 섀시에 고정되며, 빔은 팔레트를 적재하고 수직 프레임과 섀시를 연결하는 데 사용되며, 때로는 선반이 작은 품목을 보관하는 데 사용됩니다. 지게차가 도달할 수 있는 높이가 종종 제한되기 때문에 이 랙 시스템은 일반적으로 낮고 중간 높이의 창고에 사용됩니다.
전동 이동식 랙 시스템의 장점:
1) 냉장 보관, 방폭 및 높은 창고 활용률이 필요한 경우에 적합합니다.
2) 체인 전송이 없고 구조가 간단하고 신뢰할 수 있으며 고장률이 낮습니다.;
3) 컴퓨터 제어를 통해 자동, 반자동, 수동 기능;
4) 단일 열 이동이 가능하며, 다중 열 그룹 이동이 가능합니다. 균일한 분산이 달성될 수 있습니다.;
5) 단일 차선 이동이 가능하며, 다중 차선 이동이 가능하며, 균일하게 분산될 수 있습니다.;
6) 통로를 설정하고 밀봉이 잘 되어 창고 활용 공간을 확장합니다. 일반 선반에 비해 창고 활용률을 약 80% 향상시킬 수 있습니다.;
7) 통로가 적고 상품에 접근할 때 통로를 찾을 필요가 없어 보관 효율이 높습니다.;
8) 전동 이동식 랙의 구조가 간단하고 작동이 간단하며, 작동 과정이 안전하고 신뢰할 수 있을 뿐만 아니라 정전 시 비상 이동도 가능합니다.;
9) 전동 이동식 랙은 전방 지게차 또는 균형 지게차만 장착하면 사용할 수 있습니다. 전동 이동식 선반은 지게차에 대한 작동 요구 사항이 낮습니다.;
10) 지진 방지 덤핑 기능;;
11) 비상 정지 스위치, 광전 액세스 장벽, 수동 해제 시스템, 근접 센서 및 광전 안전 장벽과 같은 보호 조치가 작업자와 상품의 안전을 보장하기 위해 마련되어 있습니다.;
작동 원리
——
두 줄의 등지고 있는 랙이 그룹으로 이동식 베이스에 설치되며, 다중 그룹으로 배열됩니다. 각 베이스에는 여러 개의 롤러와 구동 모터가 장착되어 있습니다. 전자 제어 버튼을 작동하여 모터를 구동하여 전체 이동식 베이스가 바닥 레일을 따라 함께 이동하도록 합니다. 지게차가 필요한 작동 통로로 이동한 후 상품에 접근할 수 있습니다. 이동식 랙 시스템은 주로 랙, 이동식 베이스, 모터, 바닥 레일 및 전자 제어 전기 부품으로 구성됩니다.
중하중 용량은 장비 및 소모품부터 냉동 및 냉장 보관에 이르기까지 다양한 보관 문제에 자연스러운 선택입니다. 이 이동식 팔레트 랙 시스템을 기존 콘크리트에 고정하는 기능은 개조 또는 확장 없이 모든 공간에서 용량을 늘릴 수 있는 비용 효율적인 솔루션입니다.
바닥 레일 설치 두 가지 방법:
1. 기존 지면에 바닥 레일 설치 (지면 홈에 레일을 설치하고 2차 시멘트 타설 후 시멘트 지면이 굳은 후 사용해야 함)
2. 새 창고의 바닥에 바닥 레일 설치 (창고 바닥이 건설될 때 바닥 레일을 미리 묻고 지면과 바닥 레일을 평평하게 수평으로 맞춤)
콘크리트의 첫 번째 층을 100MM 깊이로 타설한 후 바닥 레일을 설치하고, 두 번째 층을 수평면으로 타설합니다.
안전 보호 기능
이동식 랙은 통합 PLC 시스템을 통해 수동 또는 자동으로 작동됩니다. PLC 소프트웨어는 고객의 특정 요구 사항에 맞게 조정되거나 고객의 WMS에 연결될 수 있습니다. 안전은 광전 빔 시스템으로 보장됩니다. 이동식 랙 수직 프레임에 장착됩니다. P&D 위치를 추가하면 창고 효율성을 더욱 높여 투자 수익률을 높일 수 있습니다.
터치 스크린 및 작동 패널
상품 보관을 위한 다양한 패널 선택
——
안전 장비
- Huayide 전동 이동식 랙은 유럽 당국에서 발행한 CE 인증을 획득했습니다. 랙이 작동 중 통로에 사람이나 지게차가 진입하여 발생하는 안전 문제를 방지하기 위해 전동 이동식 랙에는 여러 안전 장치가 장착되어 있습니다.
- 선반 작동 중 통로에 이물질이 있거나 사람, 지게차가 통로에 진입하면 전동 이동식 선반은 자동으로 작동을 멈추고 음향 및 시각 경보를 울립니다.
사례
—
전동 구동 망원 캔틸레버 랙 · 창고 보관 랙 · 중국산
전동 구동 망원 캔틸레버 랙
레일 유도식 전동 이동식 랙
전동 구동 망원 캔틸레버 랙 · 창고 보관 랙 · 중국산
Huayide 랙 제품 품질 보증
—
- 선반의 원자재는 중국 대형 철강 그룹의 고품질 탄소강으로 맞춤 제작되어 내구성이 뛰어나고 강하며 제품 품질을 처음부터 보장합니다.
- 선반 용접은 산소 보호 용접을 채택하며, 용접 조인트는 균열 저항성이 좋고 용접 변형이 작으며 성형이 아름답고 슬래그 제거가 필요 없습니다.
- 선반의 각 열과 빔은 전문 인력이 전문 기술로 설계하고 전문 장비로 절단하여 선반의 정확한 크기를 보장합니다.
- 전문 스프레이 전처리, 오일 제거, 녹 제거, 인산염 처리, 분말 코팅 후 고온 오븐에서 베이킹 성형하여 내마모성, 녹 방지 기능이 있습니다.
